デジタルツインをBIM×IoTで実現するサービス
- 設備管理は3Dで可視化&シミュレーション -

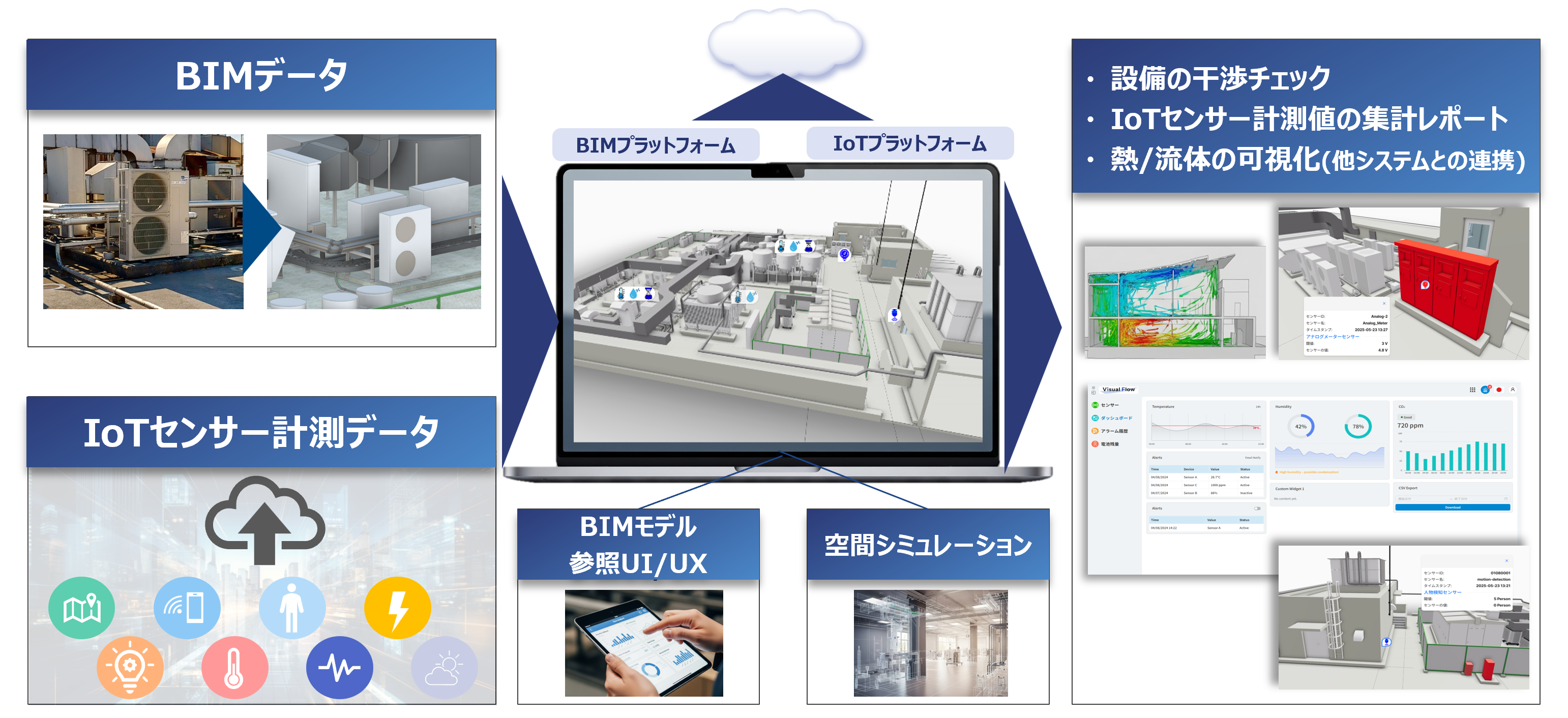

Visual Flowは施設設備を3D空間で再現し、BIMやIoTセンサーのデータを活用して
設備の稼働状況の可視化、点検記録の一元管理、 作業計画のシミュレーションを実現するサービスです。

サービス内容

service 01

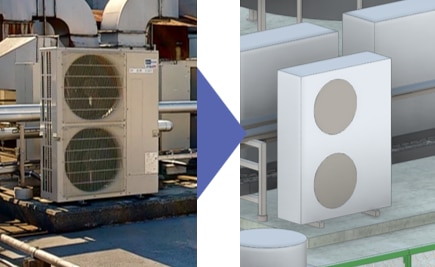

空間スキャン+BIM変換

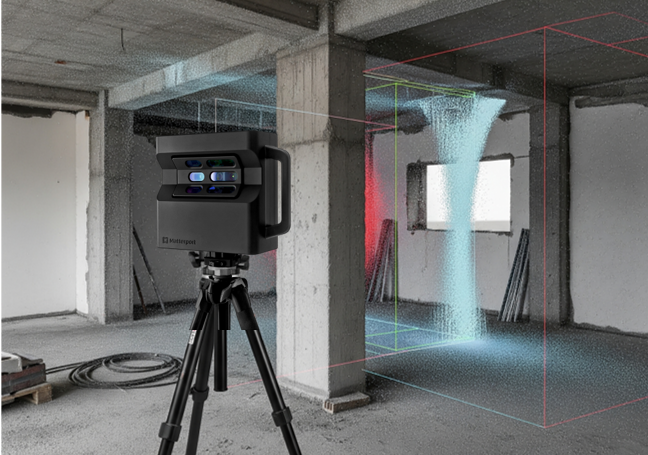

LiDARカメラを用いて空間スキャンを行い、BIMデータを作成します。

※LiDARカメラ=Light Detection and Rangingの略。レーザー光を照射して、その反射光の情報をもとに対象物までの距離や対象物の形などを計測する技術を用いたカメラ。

service 02

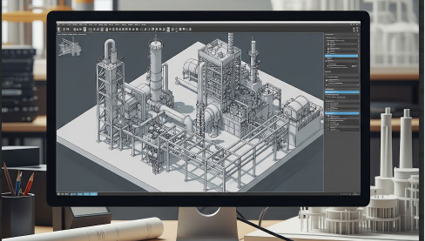

BIMモデルの表示

作成したBIMデータをクラウドサービス上で3D表示します。現状の設備を可視化し、点検記録や図面をBIMオブジェクトに紐づけた一元管理が可能です。また、3Dシミュレーションで設備の搬入ルートの計画や干渉のチェックなどが可能になります。

service 03

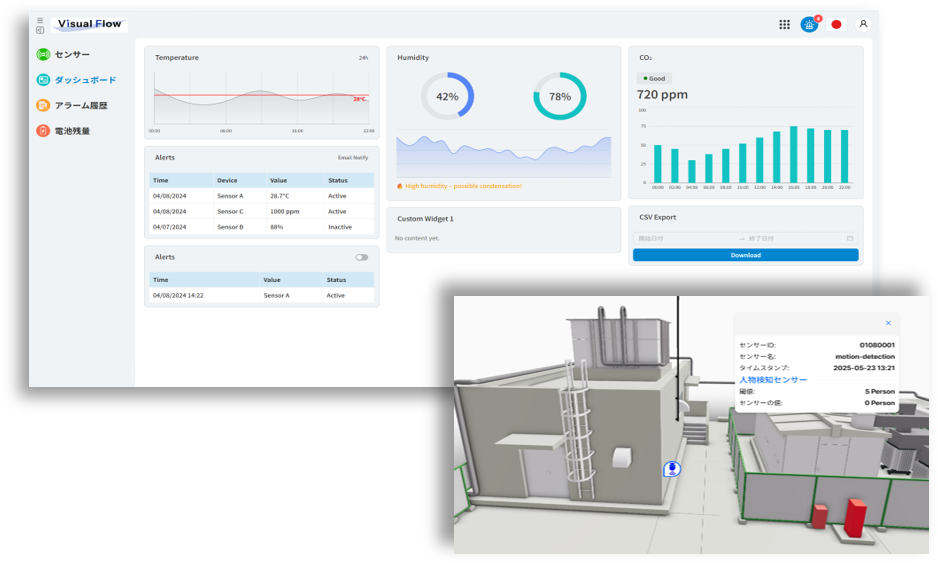

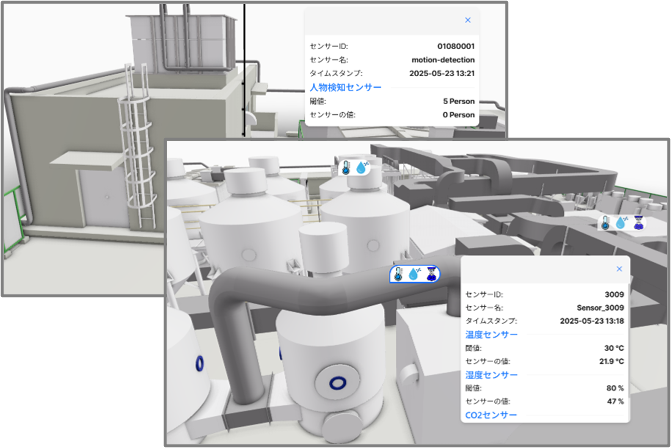

IoT/カメラ連携

BIMモデルと各種IoTセンサー・カメラを連携し、設備の稼働状況をリアルタイムで可視化。 異常検知やアラート機能で、保守業務の効率向上にも貢献します。

BIMモデル作成から可視化までの流れ

空間スキャン

目安:2~3時間

BIMモデル作成

目安:3~4週間

BIMデータの登録

目安:1時間

設備状況の可視化

目安:3週間

ユースケース

case

01

BIMモデルで設備状態を確認

As-Is

2D図面では構造が把握しづらい

To-Be

3Dモデルにより空間を直感的に把握
奥行きや構造を正確に理解

case

02

遠隔で作業計画をシミュレーション

As-Is

図面や目視、経験に基づき計画・実行

To-Be

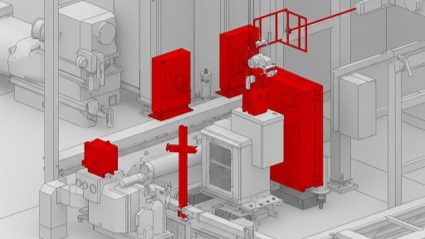

3Dモデルを活用し事前に干渉チェック
作業計画の工数削減

case

03

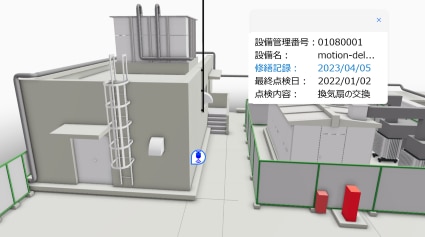

BIMモデル上での対応履歴・図面管理

As-Is

過去の対応履歴や図面を探すのに時間がかかる

To-Be

BIMオブジェクトに紐づいた過去の対応履歴や図面を即座に表示
効率的な保全計画

case

04

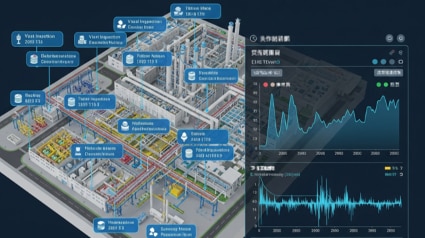

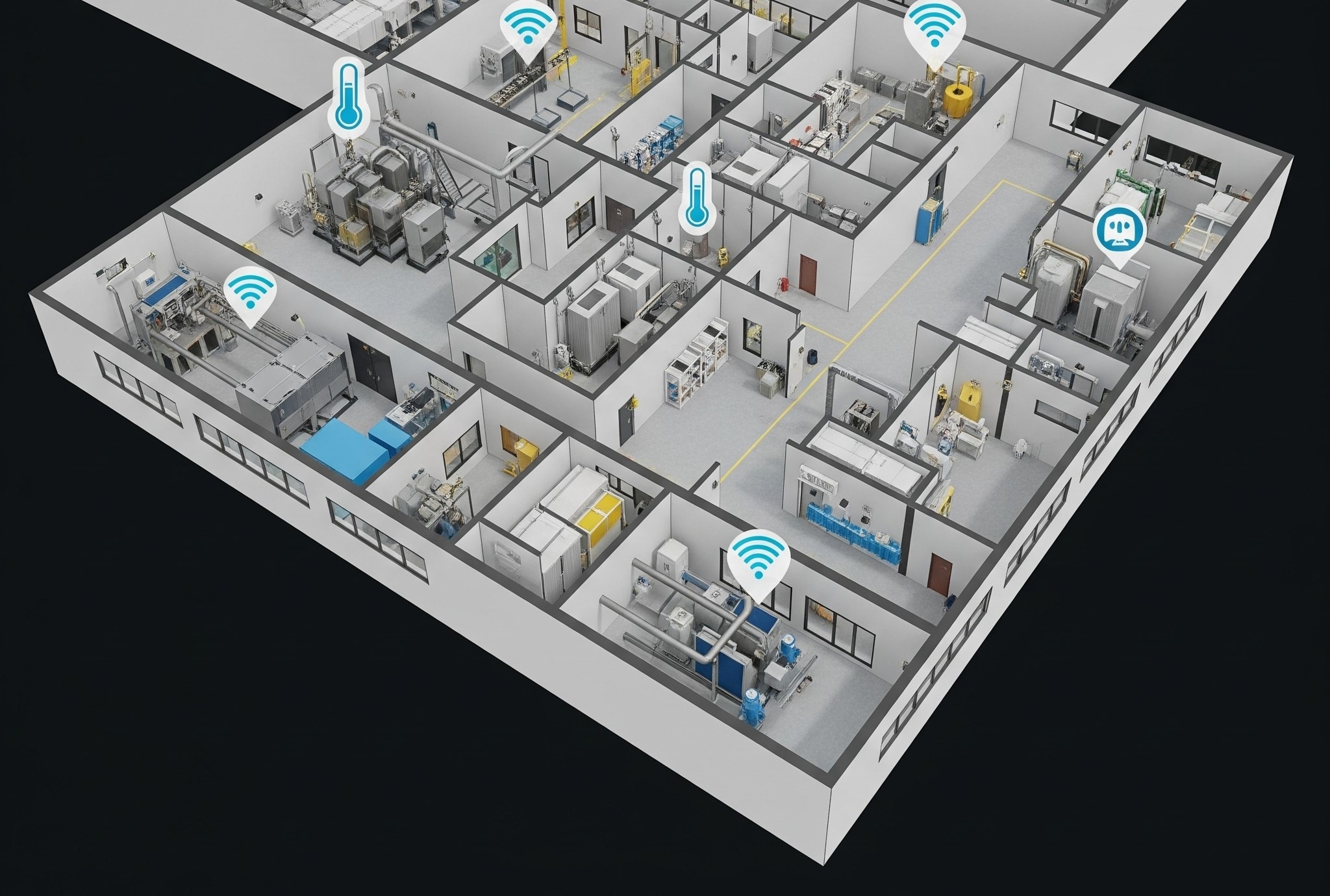

BIM×センサー連携によるリアルタイム監視

As-Is

故障やトラブル発生時の設備状況把握が遅れる

To-Be

故障やトラブル発生時の設備状況を即座に特定・可視化
迅速な状況判断
